大发彩神vIII 一、电动蝶阀D971X/D971F型号是阀门型号的单元组成。D代表是蝶阀的代号；9代表的是该蝶阀驱动方式采用的“电动执行机构”方式；7代表的是该蝶阀采用的是对夹连接方式；1代表的是该蝶阀结构形式采用的“中线型”；X代表密封面衬里材料为“橡胶”俗称三元乙丙橡胶；F代表PTFE-四氟密封（PTFE聚四氟乙烯）；16代表的是蝶阀的公称压力是16公斤（1.6Mpa）；Q代表的是蝶阀阀体材质是球墨铸铁（QT450）注： C代表的是蝶阀阀体材质是铸钢，如果是（P）的话代表蝶阀阀体材质是304不锈钢；通过对电···
铝合金蝶阀特点及工作原理分析当潮湿的空气接触较冷或较热的表面并达到凝结的临界点时,会产生凝结和水滴抗凝涂料通过增加表面积和更接近空气温度的表面,使得更难产生冷凝水。当达到凝结的临界点时,防凝涂料将吸收所产生的凝结水并防止水滴向下流。防冷凝涂层的网格状表面和孔的内部结构可以迅速将吸收的水分释放到空气中。防凝涂层可以使挥发面积增加至少20-30倍。防凝结涂料具有高效的杀菌剂,可以保护建筑物表面免受细菌和真菌的污染,并提供清洁健康的存储环境。铝合金蝶阀简介:铝合金蝶阀采用高性能材料,可有效防止阀体温差···
蝶阀的发明改善了各个行业的工艺和应用。本介绍性指南旨在让您熟悉什么是蝶阀、它的工作原理及其设计变化。什么是蝶阀?蝶阀是一种通过圆盘的四分之一圈旋转来调节大管径内材料流动的机构。 一根杆穿过圆盘的中心,该杆连接到控制圆盘运动的致动器。圆盘位置平行或垂直于介质流动。蝶阀与其他阀门不同,因为阀瓣始终处于流动中,从而导致阀门任何位置的压力变化。流体系统依赖于可靠的阀门。我们的蝶形控制阀选择由尺寸适合各种应用的盘形阀组成,并严格按照行业标准制造。浏览我们的产品页面,为您的特定操作找到的蝶阀。对于···
大发彩神vIII 关于蝶阀的更多信息蝶阀被归类为“四分之一转”阀。当作为阀门设计一部分的金属盘旋转四分之一圈时,它会打开或关闭。被称为“蝴蝶”的圆盘附着在一根杆上。当蝶阀完全打开时,阀瓣旋转(1/4 圈),允许流体几乎不受限制地通过。您也可以逐渐打开阀门以减少流量。转动蝶阀(圆盘)以关闭阀门,从而阻止流体通过。这是因为圆盘总是垂直或平行于流动,无论它处于什么位置,都会导致压力下降。凸耳蝶阀蝶阀设计的凸耳版本类似于三件式球阀,因为可以将管路的一端取下,而不会对另一侧产生影响。这可以通过使用螺纹嵌件、法兰以及两组不使···
球阀和蝶阀有什么区别？—— 球形阀，特点是可以有效地节流，减少流阻现象以降低阀门,阀座受到的侵蚀。—— 蝶阀，结构简单的调节阀。蝶阀启闭件是一个圆盤形的蝶板，在阀体内绕其自身的轴线旋转，以达到启闭和调节的目的。球阀和蝶阀的区别是什么球阀与蝶阀的区别球阀与蝶阀两者******的区别就是蝶阀的启闭件是一块板，而球阀就是一个球，蝶阀的阀板和球阀的阀芯都是绕自己轴线作旋转运动的；闸阀的阀板是沿轴线作升降运动的；蝶阀和闸阀可以通过开启度调节流量；球阀则不便于做到这一点。蝶阀的特点是启闭速度较快，结构简单，造价低廉···
不锈钢电动蝶阀的工作原理不锈钢电动蝶阀机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。目前 ,衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到***为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板···
电动蝶阀规格及型号大全电动蝶阀型号D971X-10/16Q电动蝶阀执行标准设计及制造结构长度试压标准上法兰尺寸GB/T 12238-2008GB/T 12221-2008GB/T 13927-2008ISO 5211GB/T 17241.6-2008零部件材质1-阀体2-阀座3-蝶板4-阀轴5-涡轮球墨铸铁DI三元乙丙橡胶EPDM不锈钢304不锈钢410组件电动蝶阀尺寸信息电动蝶阀外形尺寸表:规格size尺寸(mm)重量(kg)mminchABCDD1D2N-MLΦ2KEn-Φ1 &n···
大发彩神vIII 蝶阀是您可以在服务中安装的最有用的阀门之一。它涵盖了所有三个主要功能,因此您可以充分利用所有三种阀门。它可以启动、停止和控制介质的流动。本文通过了解蝶阀的工作原理,了解蝶阀的不同种类及其应用,引导您更深入地了解蝶阀。什么是蝶阀及其作用?蝶阀是直角回转工业阀门家族的一员。它在很多方面都与球阀不同。蝶阀的薄盘与介质的流动方向垂直。将手轮或杠杆旋转 90 度,使圆盘与介质流动平行。蝶阀以一种快速开启的阀门而闻名,除了具有隔离功能外,还可以控制介质流动。阀盘由高级金属制成,阀座由柔软的弹性材料或其他金属···
大发彩神vIII 蝶阀种类及区别：中线蝶阀,单偏心蝶阀,双偏心蝶阀和三偏心蝶阀,这几种蝶阀通过对阀板转轴位置的设置改变密封和开启状态。在一样的情况下,阀门在开启时阀板与密封脱离所需要的转角,一个比一个 小,阀门 各个开度下受到扭力一个比一个大。三偏心蝶阀:要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密 却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次 心,就是密封副的形状不是正锥,而是斜锥。三偏心蝶阀的独特之处在于安装蝶板的阀 是一个三段轴式结构,此三段轴式阀杆两段轴段同···
蝶阀简介：电动蝶阀:有开关型和调节型两种,采用一体化结构,接入220VAC或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。具有功能强,体积小,轻便宜人,性能可靠。配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈,四氟圈)来减少泄露(可达0.01%)高温高压可工况可选用三偏心硬密封阀体。蝶阀工作原理：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、···
开关或调节介质流量的装置
| 蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制,蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,可用于控制空气、水、蒸汽及各种腐蚀性介质等各种类型流体的流动,在管道上主要起切断、节流和调节作用。 | ||
| 蝶阀工作原理 | 蝶阀型号编制 | 蝶阀的分类 |
| 在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°;~90°;之间,旋转到90°;时,阀门则程全开状态。 详情参阅:蝶阀的工作原理 | 工业管道蝶阀的种类及规格各不计其数,特此提供此说明,方便广大用户对本编辑方式方法进行了解, 详情参阅:蝶阀型号编制 | 蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。 详情参阅:蝶阀的分类 |
特点介绍
大发彩神vIII1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。
大发彩神vIII3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。
4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
优点缺点
优点
大发彩神vIII1、启闭方便迅速、省力、流体阻力小,可以经常操作。
2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
大发彩神vIII3、可以运送泥浆,在管道口积存液体最少。
4、低压下,可以实现良好的密封。
5、调节性能好。
大发彩神vIII6、全开时阀座通道有效流通面积较大,流体阻力较小。
7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
大发彩神vIII8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力,可选择手动、电动、气动、液压方式。
缺点
大发彩神vIII1、使用压力和工作温度范围小。
2、密封性较差。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
主要分类
按驱动方式分
(1)电动蝶阀
(2)气动蝶阀
(3)液动蝶阀
(4)手动蝶阀
按结构形式分:

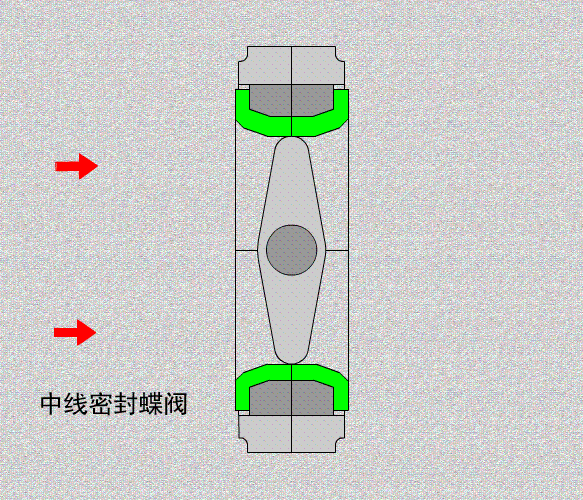

(1)中心密封蝶阀
(2)单偏心密封蝶阀
(3)双偏心密封蝶阀
(4)三偏心密封蝶阀
密封面材质分:
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
按密封形式分:
(1)强制密封蝶阀。
大发彩神vIII1)弹性密封蝶阀:密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。
2)外加转矩密封蝶阀:密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀:密封比压由阀座或阀板上的弹件密封元件充压产生。
大发彩神vIII(3)自动密封蝶阀:密封比压由介质压力自动产生。
按工作压力分:
(1)真空蝶阀。工作压力低于标堆大气压的蝶阀。
(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10.0--80.0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
按工作温度分:
(1)高温。t>450 °C的蝶阀。
大发彩神vIII(2)中温蝶阀。120 C<t<450 ℃的蝶阀。
(3)常温蝶阀。一40C<t<120 °C的蝶阀。
(4)低温蝶阀。一100<t<一40 °C的蝶阀。
大发彩神vIII(5)超低温蝶阀。t<一100 °C的蝶阀。
按连接方式分:
1、对夹式蝶阀
对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。
对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
2、法兰式蝶阀
法兰式蝶阀为垂直板式结构,阀杆为整体式金属硬密封阀门的密封圈
大发彩神vIII为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。
3、凸耳式蝶阀
4、焊接式蝶阀
焊接式蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
大发彩神vIII电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有:法兰式和对夹式,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查,阀门的铭牌应符合现行***家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验。合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式;按密封形式可分为软密封型和硬密封型两种;软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
