减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

工作原理

作用原理:减压阀的是靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀、金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。

工作原理:减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。减压阀快易优自动化选型有收录。该阀的特点,是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。

优点

大发彩神vIII水流通过减压阀虽有很大的水头损失,但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况,因此总体上讲仍是节能的。介质为蒸汽的场合,宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。

分类

概述

减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。

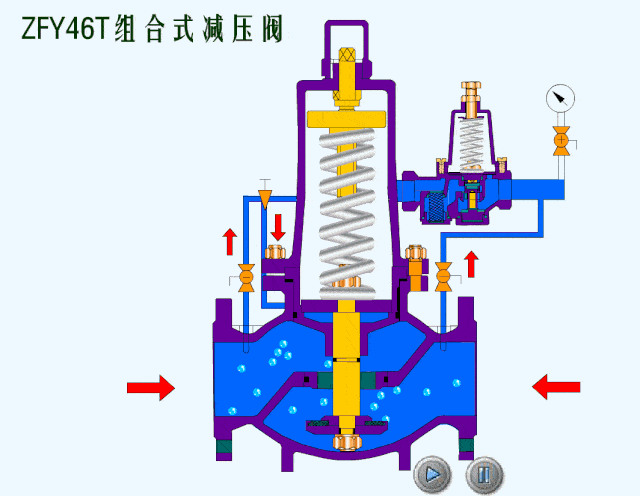

组合式减压阀

组合式减压阀是专为复杂工况下运行的供水系统量身设计的减压设备,由出口压力锁定系统,反馈统,和主阀阀体组成。组合式减压阀与常规减压阀的区别在于:

1、反馈系统互为备用可供不停机检修;

2、反冲排污系统可适用更多不佳水质;

3、出口压力锁定系统可以锁定出口压力上限;

4、减压比******值可达到12:1,******应用水头320米(井冈冲水电站)

5、******过流量超过5000m³/h,******应用单机800MW(向家坝水电站)

外形结构:

1–安全拉杆

2–安全锁定螺母

3–调节扳杆

4–起吊螺母

5–锁紧螺母

6–压力导管

7–阀盖

8–射流泵

9–三通转换阀

10–控制阀

大发彩神vIII11–排污阀(排放水中杂质.自动排污型为电磁阀)

12–出口压力锁定阀

13–阀体

内部结构:

1、组合式减压阀自动调节原理:

组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀,在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制,调试简单,运行可靠。

2、组合式减压阀的双反馈切换原理:

大发彩神vIII组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积(节流锥开度)的独立系统。减压阀装备有互为备用的双反馈系统,启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。

大发彩神vIII3、组合式减压阀反冲排污工作原理:

水电站的运行工况比较复杂,尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站,除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外,减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞,使减压阀在多泥沙杂物的水质中保持良好的工况。(反冲排污系统标配为手动控制,根据水质实际情况把握反冲排污频率,或直接采用PLC自动反冲排污装置。)

4、组合式减压阀出口压力锁定工作原理:

每一台合格的减压阀阀体均经受了超过60分钟的1.5倍强压实验,彻底杜绝阀体缺陷,即使历经十余年的连续运行也不会出现破裂漏水等故障。出口压力内锁定装置是为防止反馈系统遭受意外损坏后,在主活塞下方失压时,保持出口压力P2值安全的刚性保护装置。

作用式减压阀

大发彩神vIII最简单的减压阀,直接作用式减压阀,带有平膜片或波纹管。因为它是独立结构,因此无需在下游安装外部传感线。它是三种减压阀中体积最小、使用最经济的一种,专为中低流量设计。直接作用式减压阀的******度通常为下游设定点的+/-10%。

活塞式减压阀

大发彩神vIII该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上,使活塞打开主阀。如果主阀较大,无法直接打开时,这种设计就会利用入口压力打开主阀。因此,这种类型的减压阀,与直接作用式减压阀相比,在相同的管道尺寸下,容量和******度(+/-5%)更高。与直接作用式减压阀相同的是,减压阀内部感知压力,无须外部安装传感线。

薄膜式减压阀

在这种类型的减压阀中,双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀,并且在相同的管道尺寸下,其容量比内导式活塞减压阀更大。另外,膜片对压力变化更为敏感,******度可达+/-1%。******性更高是由于下游传感线的定位(阀的外部),其所在位置气体或液体动荡更少。该减压阀非常灵活,可以采用不同类型的导阀(例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用)。

直动式减压阀

直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。

大发彩神vIII溢流减压阀是靠进气口的节流作用减压,靠膜片上力的平衡作用和溢流孔的溢流作用稳压;调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染,可采用不带溢流阀的减压阀(即普通减压阀)。

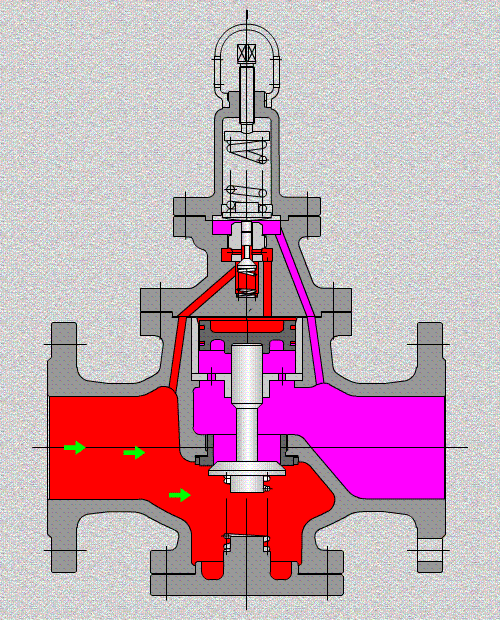

先导式减压阀

减压阀

内部先导式减压阀当减压阀的输出压力较高或通径较大时,用调压弹簧直接调压,则弹簧刚度必然过大,流量变化时,输出压力波动较大,阀的结构尺寸也将增大。为了克服这些缺点,可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体,是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部,则称为内部先导式减压阀;若将小型直动式减压阀装在主阀体外部,则称为外部先导式减压阀。与直动式减压阀相比,增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时,就会使B室中的压力发生根明显的变化,从而引起膜片10有较大的位移,去控制阀芯6的上下移动,使进气阀口8开大或关小、提高了对阀芯控制的灵敏度,即提高了稳压精度。

大发彩神vIII在主阀体外部还有一个小型直动式减压阀由它来控制主阀。此类阀适于通径在20mm以上,远距离(30m以内)、高处、危险处、调压困难的场合。

技术参数

主要种类

1、减压稳压阀

主要特点:1、DN65口径以上活塞式。替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上。适用介质:水、空气。介质温度:0~90°C。

2、波纹管减压阀

大发彩神vIII本阀用于温度在180C以下的蒸汽、空气及其它无腐蚀性气体的管路上,经过调节,使通过阀内的介质压力减至某一需要的出口压力,并使介质的出口压力保持相对稳定,但进口压力与出口压力之差必须大于或等于0.5bar。

3、支管减压阀

大发彩神vIII一、用途本厂生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

大发彩神vIII二、特点采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。耐脏防水垢,不需过滤器,不需旁通管,配管***其简单,能节省大量空间和配管成本。出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。***佳的水力特性,压力损失小,减压比可达成10:1以上。可满足多种减压要求,特别适用于支管减压系统。

大发彩神vIII三、工作原理出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。四、可能的故障原因1.霜冻损坏,在寒冷地区应注意保温。2.水流方向装错,减压阀变成止回阀,出口压力为0。3.弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。4.旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。

4、蒸气减压阀

蒸汽减压阀适用于蒸汽管路上。通过减压阀的调节,可使进口压力降至某一需要的出口压力,当进口压力或流量变动时,减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。

5、比例式减压阀

比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。

大发彩神vIII6、Yk43X/F/Y型先导活塞式气体减压阀

大发彩神vIII本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

7、减压稳压阀

大发彩神vIIIYB410、YB416、YB425型减压稳压阀,是一种活塞型的压力调节阀。口径小于DN50的建议选用Y110和Y116(螺纹连接)的隔膜型减压阀;口径大于等于DN50的建议选用Y410和Y416(法兰连接)的活塞型减压阀。该类阀门属于可调节型减压阀,阀口的压力可在投入使用前根据需要调节,投入使用后阀后压力始终减至并稳定在设定植,不因阀前压力、流量的波动而改变。阀门选材优质(隔膜为尼龙强化橡胶膜片),性能可靠,使用寿命长。

8、活塞式可调减压稳压阀

大发彩神vIII活塞式可调式减压稳压阀是安装于高层建筑给排水系统管道上,利用利用体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。活塞式使用于大于450口径的阀门。

大发彩神vIII9、隔膜式可调减压稳压阀

大发彩神vIII隔膜可调式减压稳压阀是安装于高层建筑给排水系统管道上,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环通畅无阻,使阀门能安全可靠地运行。系统动作敏捷、使用寿命长。

10、200X减压阀

200X减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定上,并可根据需要调节设定值达到减压的目的。该阀减压******,性能稳定、安全可靠、安装调节方便,使用寿命长。

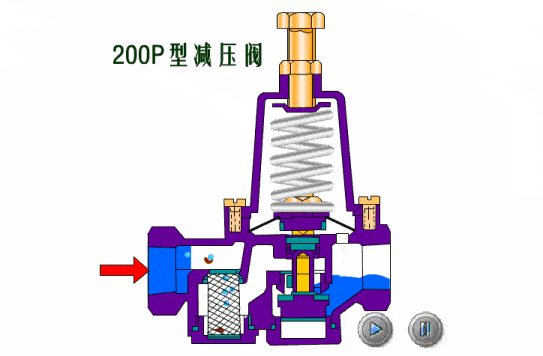

11、200P型减压阀

大发彩神vIII200P型减压阀为一直接作用式可调减压阀,采用隔膜型水力操作方式,可水平或垂直安装于给水、消防系统或其他清水系统中。在一定流水范围内可控制该阀门出口压力为一相对固定值。200P型为内螺纹连接减压阀,具有体型小巧,易于安装等特点,具附有内置式滤网,可方便整体安装作业,避免杂物堵塞,使其更加安全可靠。

12、杠杆式减压阀

大发彩神vIII该阀主要配套在减温装置上,起到调节压力的作用。减压比一般用0.6较合适,选用DKJ-310电动执行装置,DN500阀选用DKJ-510电动执行装置较合适。
