大发彩神vIII平衡阀是在水力工况下,起到动态、静态平衡调节的阀门。平衡阀可分为三种类型:静态平衡阀、动态平衡阀及压差无关型平衡阀。静态平衡 阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),调整阀门的Kv(阀门流通能力)来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,消除系统中阻力不平衡的现象,从而能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减。静态平衡阀在系统中应用场合可以在:总管、立管、水平支管以及末端等使用,效果等同于同程管。

动态平衡阀分为动态流量平衡阀,动态压差平衡阀。动态流量平衡阀亦称:限流阀、定流量阀、自动平衡阀等,它是根据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制使通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍然保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它不能提供额外的压力,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

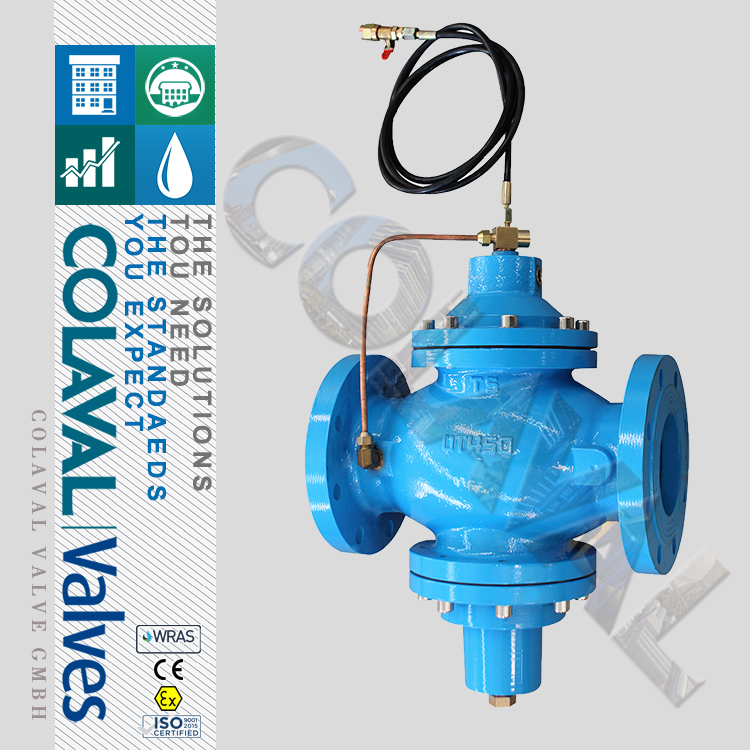

通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。动态压差平衡阀,亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度,利用阀芯的压降变化来弥补管路阻力的变化,从而使在工况变化时能保持压差基本不变,它的原理是在一定的流量范围内,可以有效地控制被控系统的压差恒定,即当系统的压差增大时,通过阀门的自动关小动作,它能保证被控系统压差增大反之,当压差减小时,阀门自动开大,压差仍保持恒定。

大发彩神vIII自力自身压差控制阀,在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设定值,阀塞自动打开并在感压膜作用下自动调节开度,保持阀门两端压差相对恒定。动态压差平衡阀通常与静态平衡阀配套使用,由于动态压差平衡阀不可直接测得管路中流量,需静态平衡阀配合才能******调试。

主要原理

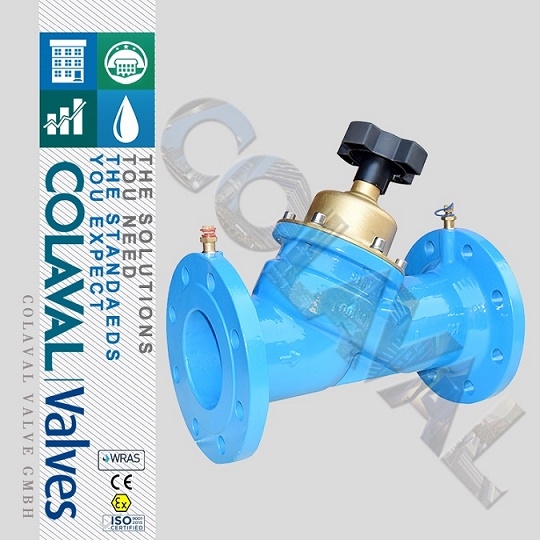

平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约能源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了"大流量,小温差"的不合理现象。

大发彩神vIII平衡阀既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。在管道系统中安装平衡阀,通过对其的调节来改变系统管道特性阻力数比值,达到与设计要求一致。系统调试合格后,不存在静态水力失衡问题。调试合格的系统如处于部分负荷运行状态,在总流量减少时由平衡阀所调节的各分支管道会自动同比减少流量,但各分支管道所设定的流量比值不变。

实际应用

当系统的运行调节采用集中量调节(比如水泵的变速调节等)时,不能采用平衡阀和自力式压差平衡阀。因为这种调节是通过改变水量实现的,因而调节时改变了系统的水力工况,所以若采用平衡阀,势必造成有的阀能正常工作,但系统流量过大(超过此时的热负荷所对应的流量),有的阀全开仍达不到流量要求,有的阀因两端压差达不到启动压差而不能正常工作,即出现流量分配的混乱。显然,由于平衡阀的存在而造成了系统集中调节不能实现。这时若采用手动调节阀,则系统总流量增减时,各支路、各用户的流量可以同比例增减,即系统的集中调节可以传达至每一个末端装置。

当系统的运行调节为质调节时,可以采用平衡阀和自力式压差平衡阀,因为这种调节方式只改变供水温度,而与系统的水力工况无关,即在不改变系统的水力工况的情况下,把调节传达到每个用户和设备。采用平衡阀,可以吸收网路的压力波动,维持被控负载的流量恒定。采用平衡阀可以吸收网路的压力波动,以及克服内扰(被控环路内部的阻力变化),以维持施加于被控环路上压差恒定。当系统采用分阶段改变流量的质调节时,虽然每个阶段流量不变。但若采用平衡阀,每个流量阶段要对控制流量或控制压差进行设定,给运行管理带来很大不便,所以不宜采用。

性能特点

大发彩神vIII1、理想的调节性能;2、******的截止功能;

大发彩神vIII3、******到1/10圈的开启状态显示;

4、理论流量特性曲线为等百分比特性曲线;

5、***家******型启闭锁定装置;

大发彩神vIII6、对应每个整圈都有因定的流量系数,调试中只要测量出阀门两端压差,就可以方便计算出流经阀门的流量;

7、聚四氟乙烯和硅胶密封,密封性能可靠;

大发彩神vIII8、内部元件采用YICr18Ni9或铜合金制造,抗腐蚀能力强,使用寿命长;

9、内升降阀杆,无须预留操作空间。

大发彩神vIII10、它是一种组合阀。

其中的ZLF自力式平衡阀是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统的流量不变的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质。运行前一次性测试调节,可使系统流量自动互定在预先设置的设定直,该阀门流量调节准确,操作简单,运行平稳,性能可靠,使用寿命长。

工作原理

大发彩神vIII平衡阀的原理是阀体内的反调节,当入口处压力加大时,自动减小通径,减少流量的变化,反之亦然。如果反接,这套调节系统就不起作用。而且起调节作用的阀片,是有方向性的,反向的压力甚至可以减少甚至封闭流量。 既然安装平衡阀是为了更好的供暖,就不存在反装的问题。如果是反装,就是人为的错误,当然就会纠正。平衡阀属于调节阀范畴,它的工作原理是通过改变阀芯与阀座的间隙(即开度),改变流体流经阀门的流通阻力,达到调节流量的目的。

分类

1,动态平衡阀(原理是使末端流量不会因为管网压力波动受影响,适用于异程管路,变流量水系统)

(1)动态平衡电动调节阀〔空调箱、新风机组用〕在一个阀体上实现动态流量平衡和比例积分调节同步的功能。可根据水温自动进行季节转换,保持冬夏两季的水力平衡。

大发彩神vIII(2)动态平衡电动二通阀(风机盘管用)在一个阀体上实现电动二通阀和动态平衡同步的功能,以保证风机盘管的用量稳定。进入盘管水流量的变化只与温度有关而与系统压力变化无关。

(3)动态压差平衡阀(分集水器间用)具备保持系统供回水间压差稳定的功能。当供回水压差超过设定值时,阀门开始工作调节,直至供回水的压差稳定在设定值状态下

大发彩神vIII2,静态平衡阀是早前主流的设计方案,因为那时候水系统大多都是同程管路,而且是定流量的水系统,所以用静态平衡阀。

作用

平衡阀是一种特殊功能的阀门,有定量的测量功能和调节功能,系统调试时,调试人员通过与专用智能仪表人机对话,对平衡阀进行调整,即可实现系统的水力平衡。它具有良好的流量调节特性,相对流量与相对开度呈线性关系。有******的阀门开度指示,最小读数为阀门全开度的1℅。有可靠的开度锁定记忆装置,阀门开度变动后可恢复至原锁定位置。有截止功能,安装了平衡阀就不必再安装截止阀。

优点

方便使用∶工程施工较为灵活,工程安装分期完工或设备分期使用都不会影响水系统平衡;方便更改∶当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡;减少耗电量∶由于整个水系统得到平衡,保证制冷机组(锅炉、换热器)及水泵以******的工作状态运行,具有明显的节能效果;降低磨损和减少浪费∶由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;提高安全性∶由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。对设计人员而言∶减小的工作量,更灵活减轻了工作量∶无需对整个管道进行繁琐的阻力计算,加快设计速度;可以大胆使用异程式系统∶节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;可以避免因水系统不平衡带来的其他许多麻烦。

安装

平衡阀的安装

大发彩神vIII1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

大发彩神vIII2)、带执行机构平衡阀安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球芯)。

4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

5)、本类阀应安装在管道的水平方向或垂直方向。

6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

大发彩神vIII平衡阀的主要特点是本身结构紧凑,密封可靠,结构简单,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。平衡阀阀体可以是整体的,也可以是组合式的。平衡阀工作原理:平衡阀只需要用旋转90度的操作和很小的转动力矩就能达到接通或切断管道的介质。
