球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,是近 十几年来发展最快的阀门品种之一。球阀是由旋塞阀演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。
特别是在美、日、德、法、意、西、英等工业发达***家,球阀的使用非常广泛,使用品种和数量仍在继续扩大,并向高温、高 压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展,其可靠性及其他性能指标均达到较高水平,并已部分取代闸阀、截止阀、节流阀。随着 球阀的技术进步,在可以预见的短时间内,特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外,在其他工业中的大中型口径、中低 压力领域,球阀也将会成为主导的阀门类型之一。

特点

一、耐磨;由于硬密封球阀的阀芯是合金钢喷焊,

三片式球阀

密封圈是合金钢堆焊,所以硬密封球阀在开关时不会产生太大的磨损。(它的硬度系数为65-70):

大发彩神vIII二、密封性能好;由于硬密封球阀的密封是采用人工研磨,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。

大发彩神vIII三、开关轻;由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起,所以在外界力量超过弹簧的预紧力时开关非常轻。

四、使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。

大发彩神vIII气动球阀结构简单紧凑,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。

大发彩神vIII气动球阀与其它种类阀门相比,具有角行程输出扭矩,开启迅速、平稳可靠,适用广泛,以及以下一些优点:

大发彩神vIII1、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平稳灵活。

大发彩神vIII2、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程中产生的静电导出。

大发彩神vIII3、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,故气动球阀的使用寿命长。

4、流体阻力小:气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。

大发彩神vIII5、阀杆密封可靠:由于阀杆只作转动运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质压力的增高而增大。

大发彩神vIII6、阀座密封性能好:采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。

7、流体阻力小,全通径的球阀基本没有流阻。

大发彩神vIII8、结构简单、体积小、重量轻。

9、紧密可靠。它有两个密封面,而且球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

10、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

大发彩神vIII11、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

12、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

大发彩神vIII13、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

14、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

15、加工精度高,造价昂贵,高温中不宜使用,如管道内有杂质,容易被杂质堵塞,导致阀门无法打开。

分类

功能分类

大发彩神vIII1、旁通阀:球阀一般为静水开启,故设旁通阀先平压,即两边注满水;

大发彩神vIII2、空气阀:充水时,排除空气服用浮筒自行关阀;排水时,补充空气用,浮筒自行下降;

大发彩神vIII3、泄压阀:开启关闭活门时,排除活门及密封盖之间的压力水,以免磨损密封盖;

4、排污阀:排出球壳体内下部的污水。

传动分类

1、气动球阀

2、电动球阀

3、液动球阀

4、气液动球阀

5、电液动球阀

6、涡轮传动球阀

分类特点

球阀分有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀大发彩神vIII、铸钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、气动球阀、电动球阀、卡套球阀、焊接球阀。

按壳体/主体材料分类,球阀可分为:

大发彩神vIII1. 金属材料阀门:如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。

2. 金属阀体衬里阀门:如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。

大发彩神vIII3. 非金属材料阀门:如陶瓷阀门、玻璃阀门、塑料阀门。

***内生产球阀的厂家比较多,连接尺寸也大多不统一。主要分以下几个大类:

球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。

结构

密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷,在受到较高压力冲击时,球体可能会发生偏移。这种结构,一般用于中低压球阀。

阀门固定球球阀

大发彩神vIII球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

大发彩神vIII为了减少球阀的操作扭矩和增加密封的可靠程度,又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

弹性

V型球阀

球阀的球体弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身 的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。

Qv347、Qv647、Qv947 V型调节球阀

Qv347、Qv647、Qv947 V型调节球阀由于球芯带有 V 型结构,对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

大发彩神vIII这种V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中******的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

产品特点

大发彩神vIII1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。

2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。

3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

偏心球阀

优点:

大发彩神vIII1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 鯠洎頭樤结构简单、体积小、重量轻。

3. 紧密可靠,且球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 适用范围广,通径从小到几毫米,大到几米,高真空或高压力都可应用。

矿井常用高压球阀

大发彩神vIII此类阀门为现有矿井常用高压球阀,它承受压力高,采用U型卡快接方式,在矿井日常生产使用中能够实现快速安装及拆卸,方便使用。

大发彩神vIII卸灰球阀在管路中主要用来做切断、分配和改变介质的流动方向。卸灰球阀按结构形式可分:浮动球式、固定球式、弹性球式。卸灰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,卸灰球阀与其它阀门种类相比,具有角行程输出扭矩,开启迅速、平稳可靠,适用广泛。卸灰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞

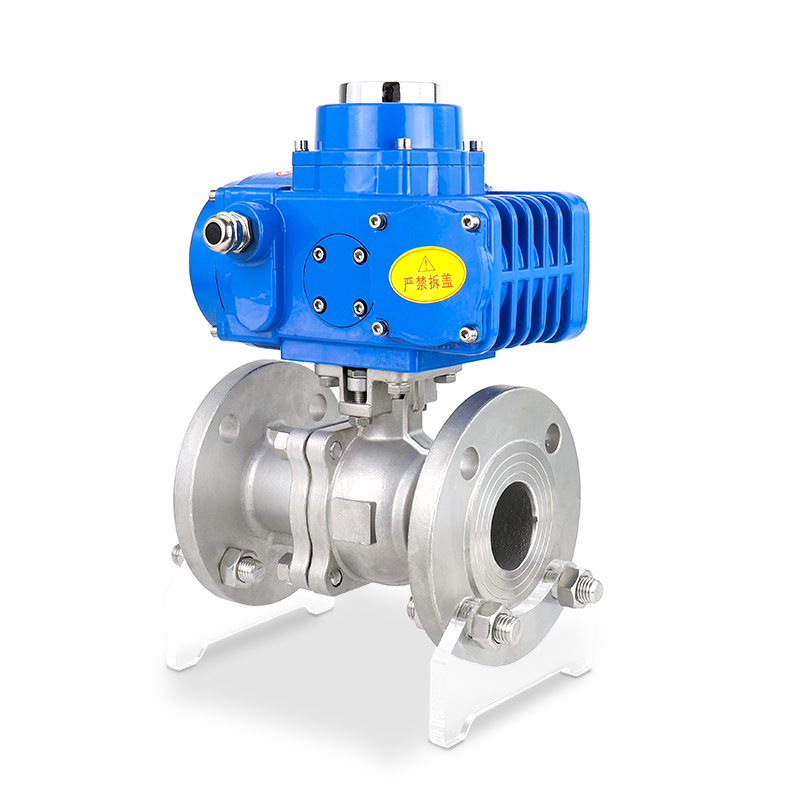

大发彩神vIII电动球阀构造只由少数几个零件组成,资料耗用省;体积小、重量轻、安装尺寸小 电动球阀结构图,驱动力矩小,压力调节阀,操作简便、敏捷,只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性,在大中口径、中低压力的应用范畴,电动球阀是主导的阀门情势。电动球阀处于完整开启地位时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所发生的压力降很小,故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采取金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完整密封。金属密封能适应较高的 工作温度,弹性密封则具有受温度限制的缺 点。假如请求电动球阀作为流量把持使用,重要的是准确选择阀门的尺寸和类型。电动球阀的构造原理尤其合适制造大口径阀门。电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用,而且还利用于热电站的冷却水体系。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式电动球阀是阀门上带有法兰,用螺栓将阀门上两端法兰衔接在管道法兰上。阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品,因而必需具有足够的强度和刚度,以保证长期使用而不产生决裂或发生变形。气动球阀由球阀配置气动执行器组成,气动执行器分为双作用型气动执行器和单作用型气动执行器,通过电磁阀控制,实现球阀开关动作。气动球阀可实现智能化控制,快速开启或关闭管路,能有效的对管网进行控制和管理。
