蒸汽疏水阀是一款自动排放冷凝水和不凝性气体而阻断蒸汽泄漏的阀门。在工业行业中,蒸汽常被用于加热产品或作为机械设备动力。而在这种情况下,就需要使用蒸汽疏水阀以确保蒸汽无泄漏。

大发彩神vIII安装蒸汽疏水阀的目的是什么?

蒸汽是水受热蒸发后形成的气体。为了形成蒸发的这个过程,水分子就必须吸收足够的能量,这时分子(氢键,等)间会产生破裂。这种由液体变为气体的能量转换被称之为“潜热”。

大发彩神vIII蒸汽基础:换热器利用蒸汽的潜热把热能转换到产品上,但当蒸汽完成了加热任务(也就是失去了潜热),蒸汽就会冷凝形成冷凝水。换而言之,冷凝水没有像蒸汽那样加热物体的能力。换热效率将受到影响,因此不论在蒸汽输送管道还是热交换器中,冷凝水必须被迅速排出的。

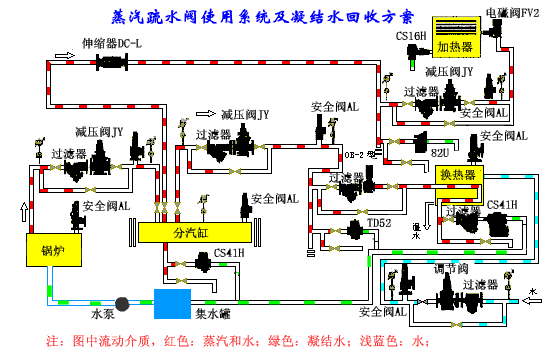

大发彩神vIII蒸汽疏水阀能适用于各种不同的机械装置

大发彩神vIII各种类型的蒸汽疏水阀(根据工作原理划分)都已经发展成能自动排放冷凝水和不凝性气体。目前最普遍的原理是利用温度差、比重差、压力差这三种。每一种类型的蒸汽疏水阀都有着优势与应用场合。

作用

蒸汽疏水阀的基本作用是将蒸汽系统中的空气及冷的不凝气体和蒸汽使用后产生的冷凝水尽快排出;同时自动防止蒸汽的泄露。疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的******运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

原理

1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。

2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特别是大排量场合更能发挥优越性。

3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。

大发彩神vIII4、采用独特的U型双金属通气口,可大大缩短设备起动时间。

大发彩神vIII5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

执行标准

蒸汽疏水阀的历史

大发彩神vIII手动操作阀门排放冷凝水不但麻烦,而且会泄露蒸汽。随着使用蒸汽的设备越来越多,一种自动排放冷凝水的阀门得以发展,这就是蒸汽疏水阀的诞生。

最早出现的蒸汽疏水阀是桶式蒸汽疏水阀,发明于19世纪初。在使用蒸汽疏水阀早期的19世纪60年代,发展出了金属膨胀式疏水阀。之后的20世纪30年代,出现了一种脉冲式疏水阀。最终在20世纪40年代我们都很熟悉的圆盘式疏水阀诞生了。******的技术发展是自由浮球式疏水阀,它在1966年首次投入使用。接下来将会对各种疏水阀做一个分析和简单的摘要。

现在使用的各种类型的疏水阀的分析

现在的倒吊桶式疏水阀

依靠圆柱形桶的浮力,顶部的阀门开关立刻开、关,排除冷凝水。不像倒吊桶式,早期的桶式疏水阀的桶的顶部是开着的。

现在的双金属式疏水阀

大发彩神vIII最初,使用一根遇到高温会膨胀的直的金属杆关闭金属杆末端的阀门。这种疏水阀现在已不再使用,而是被双金属式疏水阀取代。

两种具有不同热延展性的金属结合成一个金属元件。当周围温度发生起伏,双金属元件会发生变化,就能控制阀门的开关并排放冷凝水。

大发彩神vIII

现在的脉冲式疏水阀

大发彩神vIII从外面看,调节螺丝用来设置蒸汽通过法兰流过活塞阀的流量以及蒸汽通过洞口流过活塞阀中心的流量。活塞阀的上下移动控制着阀门的开关,瞬时地排放冷凝水。

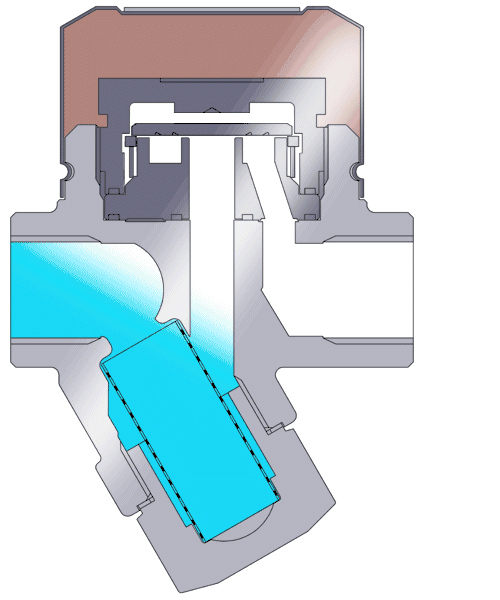

现在的圆盘式疏水阀

圆盘阀上部的压力舱的压力波动导致了圆盘阀的开关。

大发彩神vIII

大发彩神vIII现在的自由浮球式疏水阀

大发彩神vIII当紧密焊接的浮球时刻被浮力作用的时候阀门的开度达到******,冷凝水瞬时地排放。最早的浮球连接在一根杠杆上,但现在的浮球是单独的一个部件作为阀门。

大发彩神vIII蒸汽疏水阀所需要的特点

正如我们所见的,许多不同类型的蒸汽疏水阀在很多年后发生了变化。这篇文章提到的每种类型我们现在都仍在使用。

现在,蒸汽疏水阀作为一种自动的阀门,被认为必不可少的,需要有以下三个特点:

大发彩神vIII瞬时、完全地排放冷凝水

很长一段使用时间后也不会泄漏蒸汽

还能排放空气等不凝性气体

根据蒸汽疏水阀的类型(运行原理、结构),这些特点有着它们各自的优势和弱势。而且,不同类型的运行模式也不同——有持续排放冷凝水的也有间歇排放冷凝水的。这些特点的结合使得每种类型的蒸汽疏水阀都有各自的特征。

机械式疏水阀的变化

在机械式疏水阀中,历史最长的是桶式疏水阀,批量生产这种类型的疏水阀相对容易。桶式疏水阀在被广泛使用的初期,桶是开口向上(敞开的桶)的,并且没有杠杆粘在桶上来控制阀门的开和关,它们中很多都是大排量的疏水阀,阀门的内部的桶自由地上下浮动实现阀门的开、关。然而,这种疏水阀很快就被淘汰了。相比之下,一种粘附着杠杆的浮桶式疏水阀被更广泛地使用。这种桶式疏水阀结构更紧凑,其内部的浮桶开口向下(关闭的桶),现在仍有使用。

浮球式疏水阀含有一个紧密密封的浮力装置(浮球),但是浮球式疏水阀是在生产浮球的******技术发展之后才得以问世,那是在浮桶式疏水阀问世的数年之后。因为冷凝水能在浮球式疏水阀中被连续地排放,所以不会造成加热工艺积存冷凝水。浮球式疏水阀的使用寿命相对较长,这种类型的疏水阀能够使用在有很大冷凝水排量的设备上,成为当今的主流类型。

热静力式疏水阀的变化

因为同时要包裹一个浮力装置并且提供充足的空间使其在阀体内运行,机械式疏水阀相对体积比较大。为了使结构更紧凑,出现了热静力式疏水阀。

大发彩神vIII热静力式疏水阀有一个感温装置,一般是波纹管或双金属环,但不论是什么装置,反应速度都很慢。迟缓的反应使得热静力式疏水阀不能用于需要快速排放冷凝水的加热工艺。基于这个原因,现在双金属片型热静力式疏水阀通常都只是使用在蒸汽伴热管线上,它能够设定冷凝水的排放温度。为了克服热静力式疏水阀反应慢这个缺点,发明了一种压力平衡式疏水阀,它的工作原理是利用热敏液体的膨胀和收缩。

热动力疏水阀的变化

热静力式疏水阀虽然结构紧凑,但是有反应慢。为了解决这个问题,热动力式疏水阀出现了,它可以使用在允许有非常少量冷凝水积聚的场合。

然而,在早期应用非常广泛的脉冲式疏水阀蒸汽泄漏较大,所以发明了圆盘式疏水阀,并成为了主流。这种圆盘式疏水阀,不仅结构紧凑、用途广泛,而且初期投资成本低,在蒸汽疏水阀的历史中使用得最多。

现代疏水阀的继续革新

大发彩神vIII这三种蒸汽疏水阀如今正如上文所述还在使用,但这些疏水阀的现代类型正在经历什么样的演变呢?每一种类型的疏水阀都在为了提高性能而进行变化。

例如,现在许多使用中的疏水阀配有能够自动排除开车时的空气的自动排气阀。这个装置能够缩短开车时间,并且减少操作阀门的劳动。有些型号的疏水阀还配置有高效的自动排气阀,能在设备运行时排除热空气。

大发彩神vIII从简便使用的角度出发,一种具有去除污垢功能的疏水阀得到了发展,它能够不必拆卸就能将污垢排出。这项功能能够清除日常检查中发现的污垢并继续正常使用,而不需要做计划日后保养或将之更换。

就是这样,蒸汽疏水阀不断进行着演变。
