COLAVAL公司的电动调节阀、气动调节阀、自力式调节阀采用全新的设计理念,全系列模块化设计。只需更换阀内件就能形成不同结构的阀门。产品内件类型丰富,可以满足绝大多数工业自控系统的要求。其中对各种内件结构都进行了全面的升级,比如单座阀的快拆式结构,套筒阀采用进口的平衡密封圈,使用寿命更长。创新性的整体式填料函结构,方便用户更换,同时特殊的填料结构,保证了阀门阀杆部位密封的长期稳定可靠。
在工业自动化过程控制领域中,调节阀通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的更终控制元件。在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些更终控制元件去完成。
COLAVAL公司同时为用户量身定制电动调节阀、气动调节阀、自力式调节阀产品服务,在高温、低温、高压、耐磨、耐腐等系列场合,可提供全套控制阀一站式解决方案。

调节阀又名控制阀,在工业自动化过程控制领域中,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机筿构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;按其所配执行机构使用的动力,可以分为气动调节阀、电动调节阀、液动调节阀三种;按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名:control valve,位号通常FV开头。调节阀常用分类:气动调节阀,电动调节阀,液动调节阀,自力式调节阀。

调节阀基本资料

大发彩神vIII调节阀又名 控制阀,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和阀门组成。如果按其所配执行机构使用的动力,调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种,另外,按其功能和特性分,线性特性,等百分比特性及抛物线特性三种。

阀体类型

调节阀的阀体种类很多,常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。

在 具体选择时,可做如下考虑:

(1) 阀芯形状结构

大发彩神vIII主要根据所选择的流量特性和不平衡力等因素考虑。

(2) 耐磨损性

大发彩神vIII当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。

(3) 耐腐蚀性

大发彩神vIII由于介质具有腐蚀性,尽量选择结构简单阀门。

(4) 介质的温度、压力

当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。

(5) 防止闪蒸和空化

闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。

调节阀执行机构

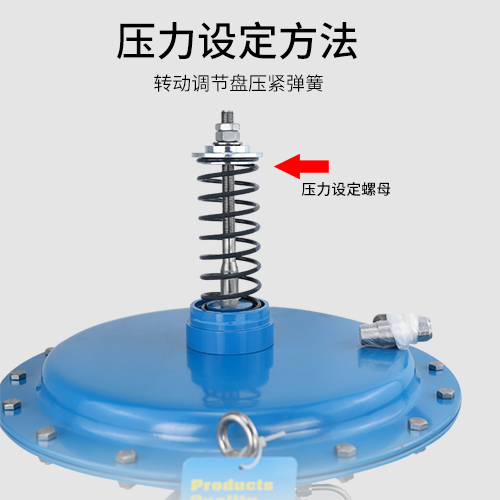

大发彩神vIII为了使调节阀正常工作,配用的执行机构要能产生足够的输出力 来保证高度密封和阀门的开启。

大发彩神vIII对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清******的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。

对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构。从节能方面考虑,应尽量选用电动执行机构。若调节精度高,可选择液动执行机构。如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。

大发彩神vIII调节阀的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的调节阀作用方式有气开和气关两种。

对于调节阀作用方式的选择,主要从三方面考虑:a)工艺生产安全;b)介质的特性;c)保证产品质量,经济损失最小。

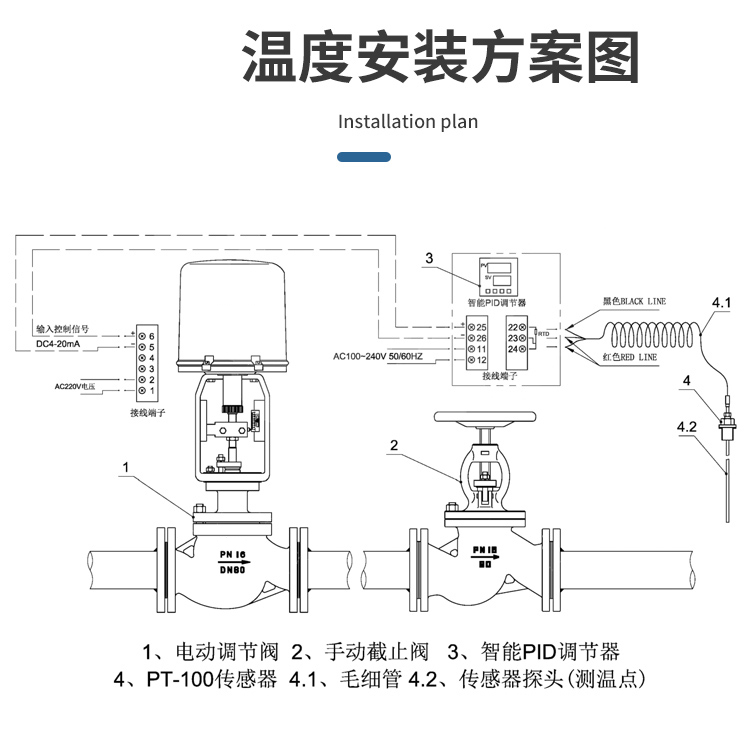

调节阀结构组成

调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡力小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏量大的场合。角行程主要有:V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。

工作原理

调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。

名称及分类

电动调节阀、压力调节阀、单座调节阀、气动调节阀、套筒调节阀、双座调节阀、三通调节阀、温度调节阀、风量调节阀、自力式调节阀、防火调节阀、分流调节阀、手动调节阀、笼式调节阀、微压调节阀、精小型调节阀、角形调节阀、回转式调节阀、多叶调节阀、差压调节阀、直通调节阀、电子式调节阀、合流调节阀、密封调节阀、蒸汽调节阀、给水调节阀、温控调节阀、防爆调节阀、自动调节阀、不锈钢调节阀、衬塑调节阀、锁闭调节阀、恒流量调节阀、瓣式调节阀、黄铜调节阀、升降式调节阀、单向调节阀、波纹管调节阀、锅炉给水调节阀、现场总线型调节阀等。

分类

调节阀按行程特点可分为:直行程和角行程。直行程包括:单座阀、双座阀、套 筒阀、笼式阀、角形阀、三通阀、隔膜阀;角行程包括:蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。

调节阀按驱动方式可分为:手动调节阀、气动调节阀、电动调节阀和液动调节阀,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的液动调节阀;

按调节形式可分为:调节型、切断型、调节切断型;

按流量特性可分为:线性、对数型(百分比)、抛物线、快开。

种类

电动调节阀

按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类,其中最常用的分类法是按结构将调节阀分为九个大类,6种为直行程,3种为角行程。

按用途作用

大发彩神vIIIa.两位阀:主要用于关闭或接通介质;

b.调节阀:主要用于调节系统。选阀时,需要确定调节阀的流量特性;

大发彩神vIIIc.分流阀:用于分配或混合介质;

d.切断阀:通常指泄漏率小于十万分之一的阀。

按主要参数

1 按压力分类

大发彩神vIII(1)真空阀:工作压力低于标准大气压;

(2)低压阀:公称压力

(3)中压阀:

(4)高压阀:

,通常为

(5)超高压阀:

2 按介质工作温度分类

(1)高温阀

(2)中温阀:

(3)常温阀:

④低温阀:

常用分类法

大发彩神vIII这种分类方法既按原理、作用又按结构划分,是***内、***际最常用的分类方法。一般分为九个大类:

直行程气动调节阀

(1)单座调节阀;

(2)双座调节阀;

(3)套筒调节阀;

(4)角形调节阀;

(5)三通调节阀;

(6)隔膜阀;

(7)蝶阀;

(8)球阀;

(9)偏心旋转阀。前6种为直行程,后三种为角行程。

大发彩神vIII这九种产品亦是最基本的产品,也称为普通产品、基型产品或标准产品。各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。

用途来分

(1)软密封切断阀;

(2)硬密封切断阀;

(3)耐磨调节阀;

(4)耐腐蚀调节阀;

(5)全四氟耐蚀调节阀

(6)全耐蚀合金调节阀;

(7)紧急动作切断或放空阀;

(8)防堵调节阀;

(9)耐蚀防堵切断阀;

(10)保温夹套阀;

大发彩神vIII(11)大压降切断阀;

(12)小流量调节阀;

(13)大口径调节阀;

大发彩神vIII(14)大可调比调节阀;

(15)低S节能调节阀;

(16)低噪音阀;

大发彩神vIII(17)精小型调节阀;

(18)衬里(橡胶、四氟、陶瓷)调节阀;

(19)水处理专用球阀;

(20)烧碱专用阀;

(21)磷铵专用阀;

(22)氯气调节阀;

大发彩神vIII(23)波纹管密封阀……

按驱动能源

(1)气动调节阀;

(2)电动调节阀;

(3)液动调节阀。

CV值

流通能力Cv值()是调节阀选型的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。

大发彩神vIII根据流通能力Cv值大小查表,就可以确定调节阀的公称通径DN。

按结构形式

(1)气动调节阀

大发彩神vIII① 按气动执行机构的形式分类

(a)薄膜执行机构。又分直装式(正作用和反作用)及侧装式(正作用和作用)

大发彩神vIII(b)活塞执行机构,又分比例式(正作用和反作用和二位式。

(c)长行程执行机构

大发彩神vIII(d)滚动薄膜执行机构。

大发彩神vIII② 按调节形式分类:(a)调节型;(b)切断型;(c)调节切断型。

大发彩神vIII③ 按移动型式分类:(a)直行程;(b)角行程。

④ 按阀芯形状分类:(a)平板形阀芯;(b)柱塞形阀芯;(c)窗口形阀芯;(d)套筒形阀芯;(e)多级形阀芯;(f)偏旋形阀芯;(g)蝶形阀芯;(h)球形阀芯。

⑤ 按流量特性分类:(a)直线;(b)等百分比;(c)抛物线;(d)快开。

大发彩神vIII⑥ 按上阀盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。

(2) 电动调节阀

① 按电动职称机构的形式分类:(a)角行程;(b)直行程;(c)多回转式。

大发彩神vIII②按附件形式分类:(a)伺服放大器;(b)限位开关。

大发彩神vIII③按流量特性分类:(a)直线;(b)等百分比;(c)抛物线;(d)快开。

④按上盖形式分类:(a)普通型;(b)散(吸)热型;(c)长颈型;(d)波纹管密封型。

大发彩神vIII(3)手动调节阀。按阀芯性状分类:圆锥形;柱塞形;套筒形;多级形;偏旋形;蝶形;球形或半球形。

(4)(电)液动调节阀。

(5)智能调机阀。

流量特性

介绍

调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种。三种注量特性的意义如下:

调节阀流量特性

等百分比特性

大发彩神vIII等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也就是在不同开度上,具有相同的调节精度。

线性特性

线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。

抛物线特性

流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。

从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比特性为最优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选其中任何一种流量特性。

应用

大发彩神vIII在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要*某些最终控制元件去完成。最终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间,最终控制元件完成了必要的功率放大作用。

大发彩神vIII调节阀是最终控制元件的最广泛使用的型式。其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。

尽管调节阀得到广泛的使用,调节系统中的其它单元大概都没有像它那样少的维护工作量。在许多系统中,调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重,然而,当它控制工艺流体的流动时,它必须令人满意地运行及最少的维修量。

在气动调节系统中,调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构,使阀门动作。在这种情况下,确定阀位所需的能量是由压缩空气提供的,压缩空气应当在室外的设备中加以干燥,以防止冻结,并应净化和过滤。

大发彩神vIII当一个气动调节阀和电动调节器配套使用时,可采用电一气阀门定位器或电一气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。

在调节理论的术语中,调节阀既有静态特性,又有动态特性,因而它影响整个控制回路成败。静态特性或增益项是阀的流量特性,它取决于阀门的尺寸、阀芯和阀座的组合结构、执行机构的类型、阀门定位器、阀前和阀后的压力以及流体的性质。第5章中将详细地介绍这些内容。

动态特性是由执行机构或阀门定位器一执行机构组合决定的。对于较慢的生产过程,如温度控制或液位控制,阀的动态特性在可控性方面一般不是限制因素。对于较快的系统,如液体的流量控制,调节阀可能有明显的滞后,在回路的可控性方面一定要有所考虑。一般只有控制系统的专家才需要关心调节阀的动态持性,关于应用阀门定位器的正规考虑如第9章中所讨论的,将满足大多数调节阀装置的需要。

自动调节阀的历史可追溯到自力式调压阀,它包括一个带有重物杆的球形阀,重物用来平衡阀芯力,从而得到某种程度的调节,另一种早期的自力式调压阌的形式是压力平衡式调压阀。工艺过程的压力用管线接到弹簧薄膜调压阀的薄膜气室上。无论是减压阀、阀后压力式调压阀或是差压调压阀都笔够从这种基型阀门的变更而制造出来。

气动变送器和调节器的出现,就必然地导致气动词节阀的应用。它们本质上是减压阀或阀后压力式调压阀,改用仪表压缩空气来代替工艺过程的流体。许多生产减压阀的公司已经发展成为调节阀制造厂。调节阀的应用从数量上和复杂性方面继续不断地得到发展,许多阀门的阀体和附件的改进可以用来解决各种各样的问题。本手册的意图是使工程们熟悉调节阀的结纸醉金迷和因素,帮助仪表工程师在应用中选用******的阀体、执行机构和附件。

大发彩神vIII调节阀按行程特点可分为:直行程和角行程。直行程包括:单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀;角行程包括:蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。调节阀按驱动方式可分为:气动调节阀、电动调节阀和液动调节阀;按调节形式可分为:调节型、切断型、调节切断型;按流量特性可分为:线性、等百分比、抛物线、快开。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
