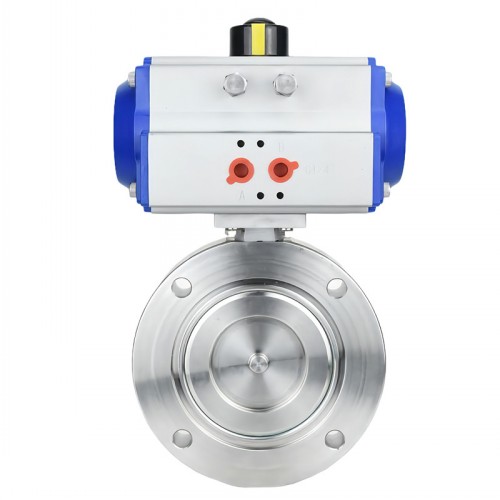

气动高真空蝶阀概述： 大发彩神vIIIGIQ气动高真空蝶阀是指工作压力低于标准大气压，形成一定真空的阀门，是真空系统中用来调节气流量、切断和接通管路的元件，一般用于控*空气和非腐蚀性气体。气动真空蝶阀的阀板采用夹紧结构，把阀板的密封圈夹紧，泄露量为零，除了能用在真空状态下,也能在低压状态下使用。气动真空蝶阀以压缩空气为动力，带动碟板旋转来作启闭运动，从而达到对管路气流的接通或切断，分为双作用和单作用，单作用具有弹簧复位的作用，可在故障时自动复位。
气动高真空蝶阀特点： 大发彩神vIII1、轴承采用自润滑轴承，摩擦阻力小。 大发彩神vIII2、不必从管路上拆卸阀门即可更换蝶板密封圈。 大发彩神vIII3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。 4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
气动高真空蝶阀技术参数： | 适用范围(Pa) | 2x105～1.3x10-5 | | 漏气率（Pa.L/S) | ≤1.3x10-6 | | 驱动形式 | 压缩空气（4-7bar） | | 介质温度(℃) | 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150 | | 法兰标准 | GB6070.3-85 | | 安装位置 | 任意 | | 作用形式 | 单作用式：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用式：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | | 控*方式 | | 开关型（开关两位控*） |
|---|
| 调节型（4-20mA信号调节流量大小） |
气动高真空蝶阀执行机构： | 执行器型号 | GT、AT、AW系列单双作用气动执行器 | | 供气压力 | 0.4～0.7MPa | | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 环境温度 | -30～+70℃ | | 作用形式 | 单作用执行机构、双作用执行机构 | | 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

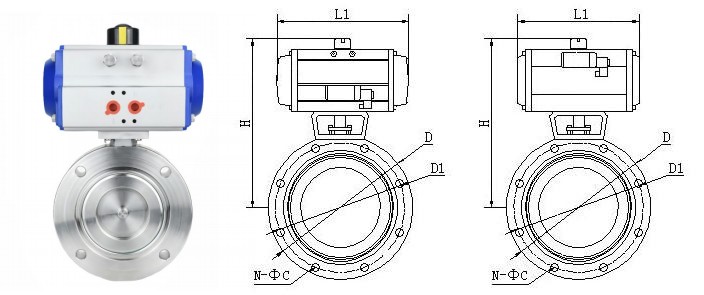

气动高真空蝶阀连接尺寸： | 公称通径(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | | 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | | ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | | ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | | n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 |
|
