电动套筒调节阀结构（ZAZM/ZDLM电动套筒调节阀优势特点介绍）

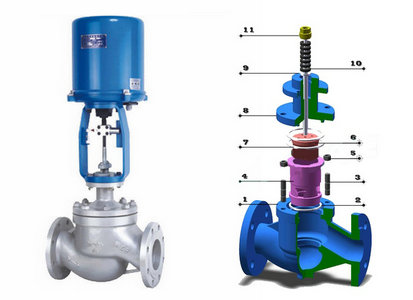

大发彩神vIII电动套筒调节阀结构介绍:

大发彩神vIIIZAZM、ZDLM电动套筒调节阀结构形式采用套筒导向,压力平衡型双密封面、单密封面组合而成,具有力平衡型的调节阀,阀体结构紧凑,流体通道呈S流线型,优点为压降损失小,流通量大,可调范围广,流量特性精度高。调节阀配用接收ON-OFF或4-20mADC或1 ~ 5V DC信号用于比例操作、坚固、高精度的执行机构,更适合要求动态稳定性好的场合,噪音低,空化/闪蒸等,高低温,用于高压差流体控制条件下。

ZAZM电动套筒调节阀采用IEC***际标准。接受来自调节仪表的DC电流信号,改变被调介质流量,将受控过程参数保持在给定值。同时具有可靠的动作性能,******的流量特性,可调范围大,阀座泄漏量小,操作稳定。因此,凭借上述独特优势该产品将在各工业部门的广泛应用中取得高质量的控制效果和经济效益。

电动套筒调节阀优势:

大发彩神vIII1、根据不同流量特性的要求电动套筒调节阀,它可以方便地用线性流动特性套筒代替,或等百分比流量特性套筒,根据不同流量要求,更换不同流通能力的套筒。

2、新型套筒调节阀采用自定心无螺纹夹紧阀座结构模块化设计,阀门拆装方便,并能达到ⅳ级以上的泄漏标准。

3、在150℃以下时,金属硬密封可达到ⅳ级以上泄漏标准,特氟隆软密封可达到ⅵ级泄漏标准。DN200/DN250/DN300新型套筒调节阀的使用寿命比直通单座调节阀的使用寿命更长。

4、其稳定性优于双座调节阀,双座调节阀开度超过60-70%时会出现不稳定区,引起阀芯震荡,电动套筒调节阀没有不稳定区,不会出现不平衡力反转现象,同时阀芯和套筒的导向件很大,不会引起震荡。

5、上阀盖将套筒压在阀体上,不象单、双座阀那样,阀座通过螺纹与阀体连接,因此拆装非常方便,此外在拆卸和组装套筒时阀体不能从管道上拆下,对仪表维修工人来讲,这要算是最突出的优点了。

电动套筒调节阀特点:

1、根据阀体流体力学原理设计的等截面低流阻通道,额定流量系数增大30%

大发彩神vIII2、可调节范围大,固有可调比为50,流动特性是直线和等百分比。

3、电动套筒调节阀的阀塞上设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。

大发彩神vIII4、具有软密封结构的调节式阀芯,达VI级泄漏标准(零泄漏)

大发彩神vIII5、阀芯导向面大,可以改善涡流和冲击引起的振荡。

6、比普通的单、双座调节阀的噪声降低了10dB左右。

7、结构简单,装拆维修方便。
