电动蝶阀怎么接线 DC24V电动蝶阀接线图说明及控制方法

电动蝶阀通过电源信号来控制蝶阀的开关,以其结构简单、体积小、操作方便,而广泛应用于食品、环保、轻工、石油、化工、水处理、市政工程、造纸、电力、水处理等行业的工业过程自动控制系统中。蝶阀配以电动执行器,硬质铝合金壳体,执行电源DC24v 、AC220v、AC380v等。

DC24V电动阀采用直流电动执行器控制,内置二线制的直流电机。按接线方式分为二线制和三线制,常见执行电源为DC24V两线制。在这给大家带来的是为客户专属定制的DC24V三线控制电动蝶阀,并进行现场测试,请往下看↓↓↓↓

三线制DC24V电动阀控制原理:

大发彩神vIII三线制DC24V电动阀接线图

大发彩神vIII1负、2正 阀门打开;1负、3正 阀门关闭。

4、5全开阀门信号反馈;4、6全关阀门信号反馈。

电动蝶阀

常规款 DC24V两线控制原理:

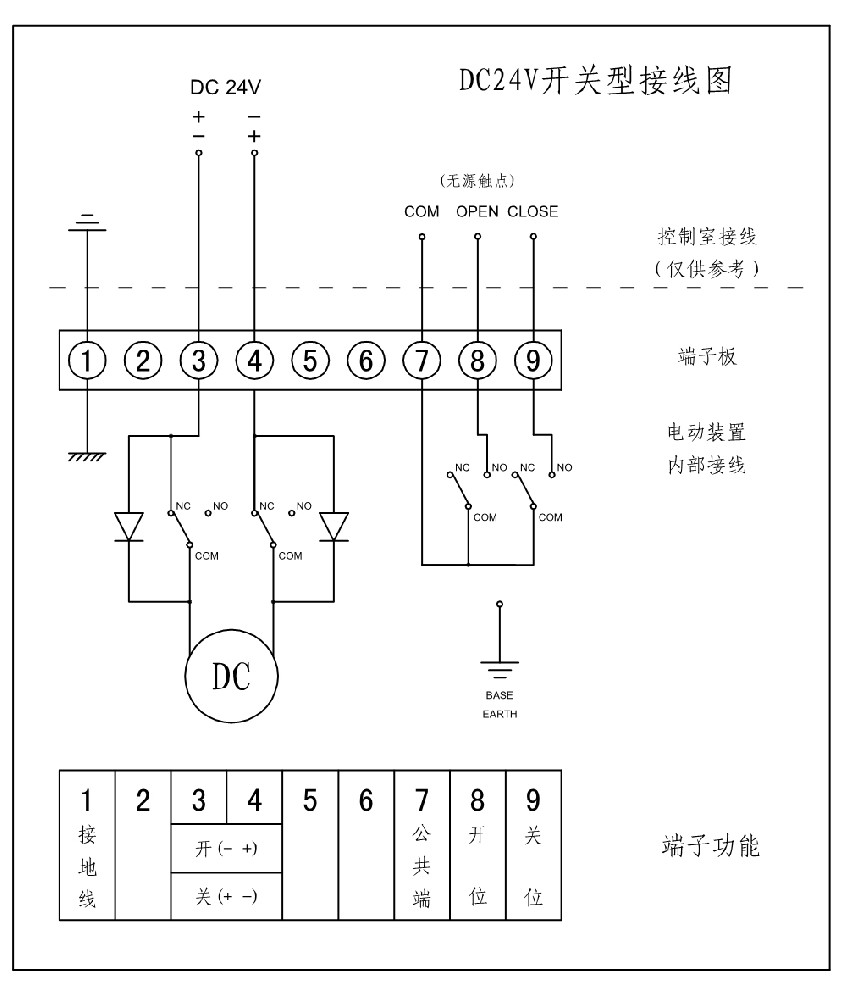

二线制DC24V电动阀接线图

大发彩神vIII1正、2负 阀门打开;1负、2正 阀门关闭。

大发彩神vIII4、5全开阀门信号反馈;4、6全关阀门信号反馈。
